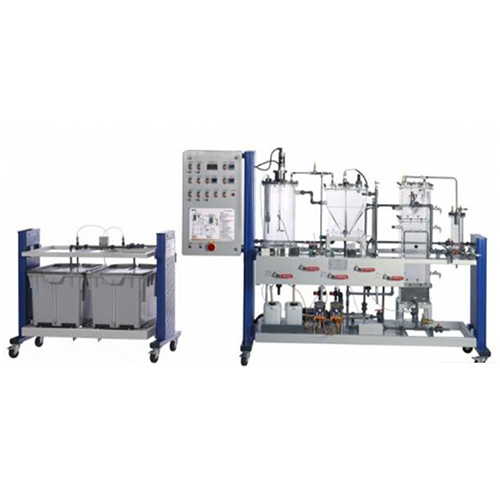

CE 702 Attrezzature per la formazione professionale per il trattamento delle acque anaerobiche Attrezzature per l'insegnamento Attrezzature da laboratorio per la meccanica dei fluidi del letto di insegnamento
Descrizione
CE 702 dimostra il trattamento biologico anaerobico dell'acqua. Il trainer si compone essenzialmente di due unità:
- vasca di agitazione con chiarificatore secondario
- Reattore UASB Entrambe le unità possono essere utilizzate separatamente o in combinazione. Ciò consente sia una modalità di funzionamento a stadio singolo che a stadio doppio. Nel funzionamento a doppio stadio una pompa trasporta prima l'acqua grezza in un serbatoio agitato. In questa vasca avviene l'acidificazione delle sostanze organiche disciolte nell'acqua grezza. Qui, i microrganismi anaerobici convertono le sostanze organiche a catena lunga in sostanze organiche a catena corta. In un chiarificatore secondario la biomassa scaricata dalla vasca agitata viene separata dall'acqua. La biomassa separata viene pompata nuovamente nel serbatoio di agitazione. Dal chiarificatore secondario l'acqua grezza così pretrattata raggiunge un reattore UASB (UASB: Upflow Anaerobic Sludge Blanket). Qui avviene la fase finale della degradazione anaerobica. Le sostanze a catena corta precedentemente formate vengono convertite da speciali microrganismi in biogas (metano e anidride carbonica). Il flusso attraverso il reattore UASB è dal basso verso l'alto. Nella parte superiore del reattore UASB c'è un sistema di separazione. Questo separa il gas generato dall'acqua trattata. Assicura inoltre che la biomassa rimanga nel reattore. Il gas può essere scaricato esternamente o raccolto. L'acqua trattata esce all'estremità superiore del reattore e viene raccolta in un serbatoio. Per regolare la velocità del flusso nel reattore UASB può essere fatta ricircolare una parte dell'acqua trattata.
Le temperature nel serbatoio agitato e nel reattore UASB possono essere controllate. Viene misurato il valore del pH nel serbatoio agitato. Inoltre, è possibile controllare il valore del pH nel reattore UASB. Sono disponibili un software e una webcam per l'acquisizione dei dati e l'ispezione visiva.
La biomassa anaerobica e la tecnologia di analisi sono necessarie per eseguire gli esperimenti. I parametri consigliati sono: COD (domanda chimica di ossigeno), azoto e fosforo. Dettagli tecnici
Specifiche
degradazione anaerobica delle sostanze organiche
vasca agitata con chiarificatore secondario
Reattore UASB con sistema di separazione
unità di alimentazione separata con serbatoi per acqua grezza e acqua trattata
modalità di funzionamento a stadio singolo o doppio
le temperature nel serbatoio agitato e nel reattore UASB possono essere controllate
controllo del valore di pH nel reattore UASB
software per acquisizione dati via USB sotto Windows 7, 8.1, 10
ispezione visiva con webcam Dati tecnici
Carri armati
serbatoio mescolato: 30L
chiarificatore secondario: 30L
Reattore UASB: 50L
serbatoio per acqua grezza: 180L
serbatoio per acqua trattata: 180L
Portate (max.)
pompa dell'acqua grezza: 10L/h
pompa di ritorno fanghi: 10L/h
pompa di circolazione: 100L/h
pompe dosatrici: 2x 2,1L/h Campi di misura
Valore pH: 0…14
temperatura: 0…100°C
400V, 50Hz, 3 fasi
400V, 60Hz, 3 fasi
230V, 60Hz, 3 fasi
