Apparecchiature per esperimenti di meccanica fluida
Descrizione

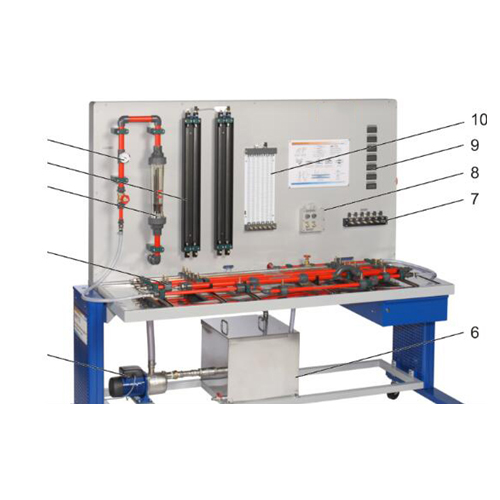

ZM7126 Banco del fluido dinamico Attrezzatura da laboratorio verticale Attrezzatura scolastica Attrezzatura da laboratorio per la meccanica dei fluidi di sovratensione del tubo
Il banco dovrebbe consentire le seguenti fattorie didattiche:
-utilizzare un tubo di Pitot-static per determinare il profilo di velocità in un tubo
-Misura portata da dispositivi a pressione; Venturi e diaframma
-Studi Perdite di testa nei seguenti organi:
-Tubi lisci
-tubo irruvidito artificialmente
-Carica di perdita in un tubo dritto
-Elargissement e restringimento improvviso
-Codici e curve
-Vannes
-Crépine Online Specifiche tecniche richieste:
Il banco dovrebbe includere 35 prese di pressione distribuite come segue:
lisci -Tubi diversi diametri (13,6, 17, 26,2 mm)
-Tubo irruvidito artificialmente (diametro effettivo 14 mm - 17 mm dia)
-Coude 90 gradi (raggio 13,6 mm)
-Coude 90° ad angolo retto
-Courbes Liscio 90 gradi (raggio 50, 100 e 150 mm)
- Allargamento e restringimento improvviso (13,6 / 26,2 mm)
-Vanne Per sigillare, valvola a globo e valvola a sfera
-Venturi Dia. 26-16 mm
-Orifizio Dia. 20 mm
-tubo pitot statico con sistema passante e misura micrometrica spostamento nel tubo
-Crépine Online con due diversi filtri
-Tubi lisci con diametro 4 mm int
-Misura pressioni tramite 3 doppi tubi piezometrici montati su telaio separato
la bassa pressione e dalla pressione differenziale del manometro nelle valvole e
filtro
-Fornito con banco volumetrico carrellato a potenza idraulica separata.
