Apparecchiature per esperimenti di meccanica fluida
Descrizione

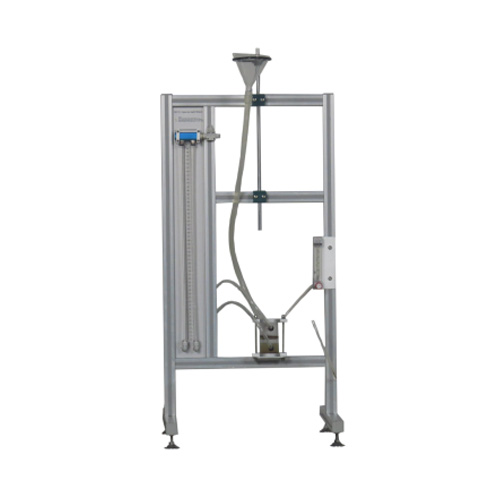

CE 116 Torta e filtrazione di profondità Attrezzatura da laboratorio Attrezzatura educativa Attrezzatura da laboratorio per la meccanica dei fluidi del letto di insegnamento
Descrizione
Con CE 116 è possibile osservare e studiare i processi di filtrazione in profondità e la filtrazione del panello. La sospensione (acqua e farina fossile come solido) scorre dalla tramoggia nella parte superiore dell'elemento filtrante, dove i solidi vengono separati. Il filtrato scorre attraverso un flussometro nello scarico. L'elemento filtrante ha un mezzo filtrante poroso nella parte inferiore. Nella filtrazione del panello, il mezzo filtrante fornisce la base per l'accumulo del panello del filtro. Nella filtrazione di profondità, il mezzo filtrante supporta i solidi in pezzatura (strato del mezzo filtrante; ghiaia). I manometri a doppio tubo misurano la perdita di pressione sull'elemento filtrante.
Per registrare la quantità di filtrato si consiglia la bilancia CE 116.01. Dettagli tecnici
Specifiche
fondamenti del panello e della filtrazione di profondità
elemento filtrante con mezzo filtrante sinterizzato sul fondo per catturare le particelle
misura della perdita di pressione con manometri a doppio tubo
tramoggia di riempimento regolabile in altezza in vetro DURAN
flussometro con valvola a spillo per la regolazione Dati tecnici
Elemento filtrante
altezza della camera del filtro: 85 mm
Ø interno: ca. 37mm
area della sezione trasversale: ca. 11cm2
materiale del tubo: vetro DURAN
Mezzo filtrante, filtro sinterizzato SIKA 100
dimensione dei pori: 100µm
spessore: 2mm
materiale: metallo sinterizzato Campi di misura
portata: 40…360 ml/min
pressione: 2x 0…500mmWC
temperatura: -10…100°C
misurino
1x 1000 ml, graduazione: 10 ml
1x 100 ml, graduazione: 2 ml
