Apparecchiature per esperimenti di meccanica fluida
Descrizione

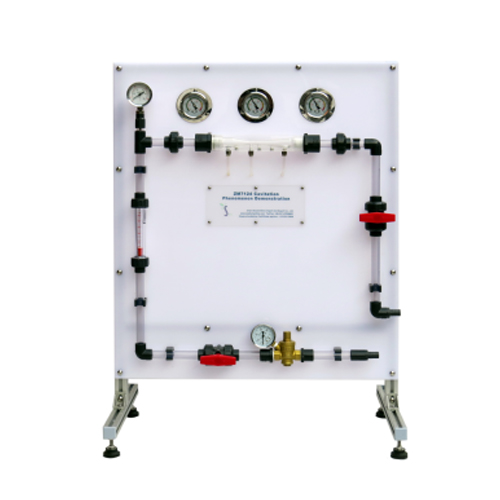

ZM7124A Unità dimostrativa di cavitazione Attrezzatura didattica Attrezzatura educativa Attrezzatura da laboratorio per la meccanica dei fluidi del letto di insegnamento
Specifica:
Un apparato su piccola scala progettato per dimostrare la cavitazione utilizzando un banco idraulico
L'apparecchio è costituito da una sezione circolare a forma di Venturi realizzata in acrilico trasparente
Tre manometri Bourdon indicano la pressione statica a monte della contrazione, all'interno della gola e a valle dell'espansione
Le valvole di controllo del flusso a monte e a valle della sezione di prova consentono di ottimizzare le condizioni di flusso per la dimostrazione della cavitazione
Raccordo a sgancio rapido per un facile collegamento al banco idraulico Dettagli tecnici:
Manometro a monte: diametro 63mm, range da 0 a 1 Bar
Vacuometro a gola: diametro 100 mm, intervallo da -1 a 0 Bar
Manometro a valle: diametro 63mm, range 0 -1 Bar
Può essere azionato indipendentemente dal Banco Idraulico per la visualizzazione solo utilizzando una rete di acqua fredda con 0,4 litri/sec a manometro 2 Bar.
Dimensioni (circa): LxPxA: 700x400x930 mm max. 30 kg
