SSGSK980TB2 Banco da lavoro completo per l'insegnamento delle attrezzature per l'insegnamento del tornio CNC
Con l'ampia applicazione della tecnologia a controllo numerico, la scuola presta sempre più attenzione alla coltivazione di professionisti pratici e qualificati nella produzione, nel servizio tecnico e in altre posizioni, migliorando ulteriormente le capacità pratiche degli studenti e analizzando la capacità di risoluzione dei problemi e imparando e padroneggiando in modo completo il controllo del sistema CNC. Principio, programmazione del controllo numerico, metodi di progettazione elettrica e installazione, messa in servizio e manutenzione. Tuttavia, la maggior parte delle università affronta la mancanza di tali attrezzature di formazione CNC. A tal fine, l'azienda ha sviluppato il principio del sistema di controllo elettronico della fresatrice CNC e il dispositivo di tirocinio per il banco prova di messa in servizio e manutenzione. Il dispositivo può consentire agli studenti di padroneggiare il principio di controllo del sistema di tornitura CNC, il metodo di progettazione elettrica, la selezione dei componenti, l'installazione elettrica e la messa in servizio del tornio, la diagnosi e la manutenzione dei guasti, la programmazione delle parti e il processo di elaborazione della simulazione grafica , ecc., per raggiungere il sito produttivo industriale. Effetto tirocinio. I componenti principali del dispositivo sperimentale sono prodotti di controllo industriale.
In primo luogo, i requisiti funzionali
1. Questo banco prova analizza in profondità il sistema di controllo numerico GSK980TB2 per soddisfare la progettazione elettrica delle macchine utensili CNC, la progettazione dei guasti delle macchine utensili CNC, l'assemblaggio elettrico delle macchine utensili CNC e il controllo numerico delle macchine utensili.
2. Il banco prova adotta un tornio semi-fisico per realizzare la regolazione meccanica e l'installazione della macchina utensile (inclusi mandrino, albero di alimentazione, vite di comando, cuscinetto, coppia di dadi, ecc.) e soddisfare la regolazione del giunto elettromeccanico delle macchine utensili CNC .
3. Il tornio adotta un vero portautensili a quattro stazioni per la tornitura.
4. Il banco prova può impostare 28 punti di guasto comuni e punti di guasto compositi.
5. Ogni set di encoder, finecorsa e interruttore di ritorno a zero macchina del banco di prova è dotato.
6. 1 set di utensili per tornitura.
7. La macchina utensile è dotata di cavo e interfaccia standard.
8. Il banco prova è dotato di una dimostrazione di un tornio semi-fisico, in grado di lavorare tecnopolimeri e bastoncini di legno.
In secondo luogo, i componenti del prodotto

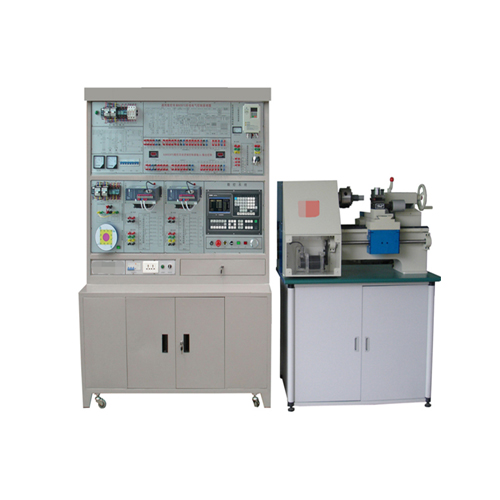

La piattaforma sperimentale completa del tornio CNC è composta da un sistema di controllo numerico GSK980TB2 a numero ampio, scheda di interfaccia di controllo elettrico della macchina utensile, scheda sperimentale di regolazione della velocità di conversione della frequenza del mandrino, scheda sperimentale portautensile automatico a quattro stazioni, azionamento passo-passo CA trifase e motore passo-passo, modulo di ingresso e uscita, Componenti elettrici a bassa tensione e torni semi-fisici. Terzo, il principio del controllo numerico
La console di controllo numerico fornisce un sistema di controllo completo. Il sistema di controllo ha un sistema completo di tecnologia a controllo numerico GSK980TB2. La console analizza in modo completo il principio di controllo e la struttura dell'ampio sistema GSK980TB2 e si collega elettricamente in base ai requisiti delle vere apparecchiature CNC. La macchina CNC può essere guidata per eseguire lavorazioni CNC. Allo stesso tempo, la console CNC fornisce un sistema di guasto del circuito per l'impostazione, la riparazione e la valutazione dei guasti comuni delle macchine utensili CNC all'interno del sistema di controllo. Il sistema di guasto fornisce un'interfaccia terminale completamente aperta, che può impostare guasti del circuito. Guasto del dispositivo e guasto del sistema operativo interno che gli studenti possono misurare e giudicare. L'insegnante può impostare l'errore, lo studente può realizzare la misurazione e la risoluzione dei problemi online e può anche realizzare la misurazione dello spegnimento per la risoluzione dei problemi e migliorare la capacità degli studenti di risolvere il problema.
In quarto luogo, la configurazione della piattaforma di formazione
1. Consiste in un pannello di controllo e un tavolo di allenamento e un tornio semi-fisico. La consolle è realizzata con struttura in ferro doppio strato opaco spray denso, pannello in alluminio; il tavolo da allenamento è una struttura spray densa opaca a doppio strato in ferro e il piano del tavolo è un pannello ad alta densità ignifugo, impermeabile e resistente all'usura. Il tornio semi-fisico può dimostrare direttamente il ritorno a zero della macchina, il limite di oltrecorsa della macchina utensile e così via.
2. Alimentazione trifase a quattro fili da 380 V CA, la protezione contro le perdite controlla l'alimentazione totale e l'alimentazione del pannello di controllo è controllata dall'interruttore a chiave e dall'interruttore di avvio-arresto. Il voltmetro monitora la tensione di rete, l'amperometro monitora la corrente di funzionamento totale dell'apparecchiatura ed è dotato di spie luminose e protezione fusibile.
3. Unità di sistema CNC: adotta il sistema GSK980TB2 a numero ampio per controllare due assi di alimentazione di controllo digitale e un mandrino analogico.
4. Modulo di azionamento: l'asse di avanzamento X/Z utilizza un motore passo-passo CA e un azionamento passo-passo per formare un sistema ad anello semi-aperto.
5. Modulo mandrino: il motore del mandrino è controllato dal convertitore di frequenza per realizzare una regolazione continua della velocità di conversione della frequenza. 6. Modulo portautensili: il portautensili automatico a quattro posizioni viene utilizzato per realizzare il controllo arbitrario della selezione del coltello.
Quinto, le eccezionali caratteristiche del prodotto:
L'azienda ha molti anni di esperienza nella produzione di CNC, quindi il sistema CNC GSK980TB2 su larga scala viene completamente analizzato e visualizzato sul pannello e le funzioni del tornio CNC sono tutte controllate da connettori. I metodi di controllo per tutte le centraline sono i seguenti:
6. Il banco prova visualizza la mappa globale del circuito di controllo generale del tornio. Il tirocinante può utilizzare questo diagramma come diagramma dimostrativo del circuito di progettazione per comprendere meglio il metodo di controllo del tornio CNC. .
7. Struttura aperta e design modulare: il banco sperimentale scompone l'ampio sistema CNC GSK980TB2, espande l'interfaccia di controllo al pannello del banco di prova e quindi utilizza la morsettiera da collegare a ciascuna scheda del modulo per il controllo.
8. Unità di controllo dell'inverter trifase: collegarsi al sistema di controllo numerico tramite il cavo patch per eseguire il controllo della conversione di frequenza, aumentare l'abilità pratica dei tirocinanti e aumentare la comprensione e l'analisi dei guasti nel processo di controllo.
9. Unità di controllo dell'azionamento passo-passo: collegarsi al sistema CNC tramite il cavo patch per il controllo del servoazionamento, aumentare l'abilità pratica dei tirocinanti e consentire agli apprendisti di avere una comprensione completa e capacità di analisi per il controller passo.
10, l'unità MP: collegata al sistema CNC tramite il cavo patch per il controllo manuale del movimento delle coordinate della macchina
11. Unità di controllo del portacoltello elettrico a quattro stazioni: collegarsi al sistema di controllo numerico tramite il cavo patch per eseguire il controllo del cambio utensile, aumentare l'abilità pratica degli apprendisti e consentire agli apprendisti di avere una comprensione più completa del controllo processo e principio del portautensile automatico. Il banco prova aggiunge anche un portautensili di simulazione per l'apprendimento di riferimento. Sesto, programma di formazione completo della piattaforma sperimentale del tornio CNC
1. Attraverso la piattaforma formativa possono essere completati i seguenti progetti sperimentali di tirocinio.
Esperimento di funzionamento e programmazione del sistema di tornio CNC (con tornio semi-fisico)
Operazione di messa in servizio e esperimento di diagnosi dei guasti dell'unità di conversione della frequenza del mandrino
Funzionamento del motore passo-passo CA e esperimento di diagnosi dei guasti
Esperimento di progettazione e analisi del controllo elettrico del tornio CNC
Esperimento di ritorno zero del tornio CNC
Esperimento del limite di superamento della macchina utensile CNC
Esperimento di impostazione dei parametri del sistema di controllo numerico
Utilizzo dei segnali di ingresso e di uscita
Esperimento di raffreddamento, illuminazione e diagnosi dei guasti del tornio CNC
Esperimento di compensazione dell'errore del passo della vite
Esperimento del volantino elettronico del tornio CNC
Esperimento di comunicazione seriale RS232 per macchine utensili
Esperimento di lavorazione del filo del tornio
28 elementi di progettazione del guasto del tornio CNC e valutazione dell'eliminazione
2, programmazione manuale e formazione sull'elaborazione della simulazione
1. Programmazione e simulazione del tornio CNC
1) Padroneggiare la struttura, il formato e il sistema di comando del programma NC;
2) comprensione delle operazioni di base di ciascun sistema;
3) Comprensione della tecnologia di lavorazione di base dei torni CNC.
2, programmazione del tornio CNC e formazione operativa
1) Padroneggiare la modifica del programma del tornio CNC
2) Padronanza delle operazioni di base del tornio CNC
3) Applicazione delle competenze della funzione del sistema di tornio CNC
4) Fissaggio e lavorazione di pezzi in tornitura CNC
3, comprendere il comune rilevamento dei guasti delle macchine utensili CNC e la formazione sulla manutenzione maintenance
Requisiti di base e metodi di risoluzione dei problemi per la manutenzione delle macchine CNC
Tecnologia di autodiagnosi dei guasti comuni
Metodi comuni di risoluzione dei problemi
Errori comuni e gestione delle macchine utensili CNC
4, parametri tornio semi-fisici:
● Il tornio semi-fisico può elaborare direttamente i pezzi, dimostrare il ritorno a zero della macchina utensile, il limite di oltrecorsa della macchina utensile, ecc.
● Il diametro massimo di rotazione del letto: 250 mm
● Diametro massimo tornibile portautensili: 120 mm
● Gamma di velocità del mandrino: 30~2000 giri/min (regolazione continua della velocità dell'inverter)
●Portautensili elettrico: 4 stazioni
● Corsa dell'asse X del banco di lavoro: 130 mm
● Corsa dell'asse Z del banco di lavoro: 300 mm
● Precisione di posizionamento: 0,02 mm
● Velocità di avanzamento asse X, Z mm/min: 2000/4000
● Potenza motore principale: 750 W
●Dimensioni: 1120 × 590 × 600 mm
sette, parametri tecnici della piattaforma sperimentale:
1. Potenza in ingresso: AC380V (trifase), 50HZ
2, 28 valutazioni dei guasti
3, ambiente di lavoro: temperatura -200C ± 400 C
4, l'intera capacità della macchina: ≤ 3kVA;
5. Dimensioni del banco: lunghezza × larghezza × altezza (mm) = 1370 mm × 600 mm × 1890 mm;
6. Dimensioni del tornio semi-fisico: lunghezza × larghezza × altezza (mm) = 1200 mm × 600 mm × 1300 mm;
