Apparecchiature per esperimenti di meccanica fluida
Descrizione

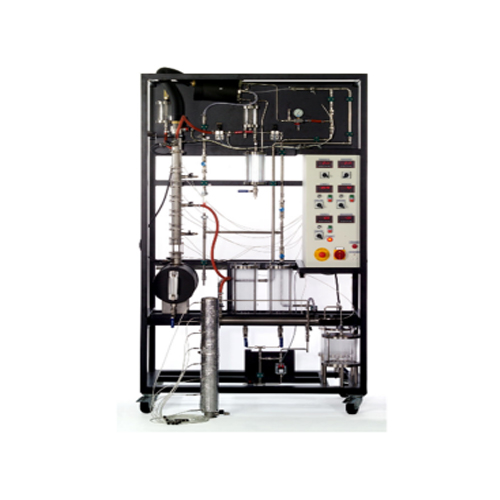

SS19-8-02 Confronto di colonne di rettifica Apparecchiature didattiche Apparecchiature per esperimenti di meccanica dei fluidi 1.Descrizione
Le colonne di rettifica sono utilizzate per la separazione delle fasi liquide. Funzionano secondo il principio della distillazione. La distillazione è un processo di separazione che comprende l'evaporazione parziale di una fase liquida e la condensazione della fase gassosa risultante. Il processo di separazione della rettifica è un processo di distillazione ad alta efficienza energetica con diverse fasi. La miscela di sostanze consigliata per il funzionamento dell'impianto sperimentale è acqua-etanolo. L'impianto sperimentale di confronto colonne di rettifica è progettato per il funzionamento continuo di una colonna di rettifica alla volta. Le colonne di rettifica sono una colonna impaccata con anelli di protezione e una colonna a setaccio con dieci vassoi.
È possibile regolare vari parametri di processo per l'analisi delle colonne di rettifica. Questi includono, ad esempio, il rapporto di riflusso e il punto di misurazione della temperatura per il controllo della temperatura. Gli effetti delle modifiche sono determinati mediante la proporzione di etanolo nei prodotti (misura gravimetrica) determinando così anche la capacità di separazione. Per la valutazione degli esperimenti il software può essere utilizzato per determinare le fasi di separazione teoriche mediante un diagramma di McCabe-Thiele e il concetto HTU-NTU.
L'impianto sperimentale è dotato di una gamma completa di funzioni di misurazione, controllo e funzionamento controllate da un PLC. Un pannello touch visualizza i valori misurati e gli stati operativi e può essere utilizzato per controllare l'impianto. Allo stesso tempo, i valori misurati possono essere trasmessi direttamente ad un PC tramite USB dove possono essere analizzati con il software. L'erogazione del vapore è realizzata tramite l'alimentazione del laboratorio o il generatore di vapore elettrico disponibile opzionalmente.
2. Specifiche
1. rettifica in continuo con colonna impaccata o colonna setaccio
2. rapporto di riflusso variabile
3. Colonna impaccata con anelli di pall con 10 livelli di alimentazione e misurazione della temperatura
4. colonna vassoi setaccio con 10 vassoi; ogni vassoio con alimentazione e misurazione della temperatura 5. serbatoi per mangime, fondo e prodotto superiore in vetro DURAN e acciaio inox
6. funzionamento fino a 115°C e 1,5bar
7. registrazione di tutte le variabili rilevanti con più di 40 sensori
8. PLC con touch panel per il controllo dell'impianto
9. software per l'acquisizione dei dati tramite USB in Windows 8.1, 10
3.Dati tecnici
Colonna piena
-diametro interno: 100 mm
-altezza di imballaggio: 3000mm
Colonna del vassoio del setaccio
-diametro interno: 100 mm
-numero di vassoi setaccio: 10
Pompa di alimentazione
-max. portata: 19L/h
Cisterna
-alimentazione: 20L
Campi di misura
-temperatura: 31x 0-150°C -portata: 1x 1,5-20L/h (alimentazione)
-portata: 1x 0,3-105L/h (distillato)
-portata: 1x 24-720L/h (acqua di raffreddamento)
pressione:
-5x 0-2,5bar (ass.)
-1x 0-5bar
-1x 0-10bar
-230V, 50Hz, 1 fase
-230V, 60Hz, 1 fase, 120V, 60Hz, 1 fase
-UL/CSA facoltativo
Dimensioni e peso
-LxPxA: 2030x850x4000mm
-Peso: ca. 480 kg
Accessori
- PC con Windows consigliato
-software + cavo USB
-1 set di accessori
-1 set di materiale didattico
Generatore di vapore elettrico
1. generazione di vapore
2. riscaldatore elettrico
3. ampia dotazione di sicurezza
Dati tecnici
-Stufa
-potenza di riscaldamento: 12,6kW
Generatore di vapore
- produzione di vapore: 13 kg/h
-pressione di esercizio: 3…7bar
-max. pressione: 7 bar
-400V, 50Hz, 3 fasi
-230V, 60Hz, 3 fasi
-400V, 60Hz, 3 fasi
-UL/CSA facoltativo
Dimensioni e peso
-LxPxA: 680x690x1990mm
-Peso: ca. 147 kg
