Apparecchiature per esperimenti di meccanica fluida
Descrizione

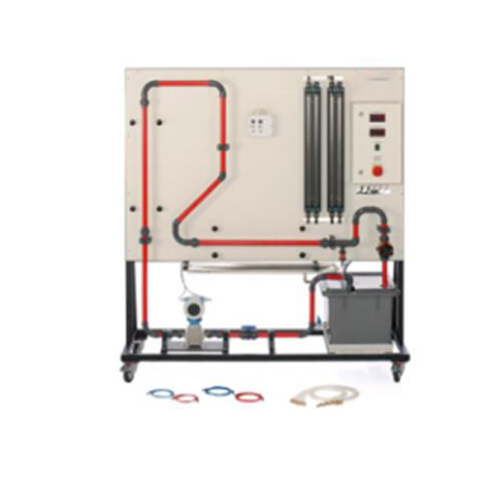

ZE3713 Stazione didattica per attrezzature didattiche sul flusso metrologico Attrezzature da laboratorio per l'istruzione Attrezzature da laboratorio per la meccanica dei fluidi del letto
120V
Include un sistema di addestramento di misurazione del flusso, trasmettitore di pressione differenziale, collettore di valvole e manometro differenziale
1KVA
Include 1 postazione di lavoro con telaio in acciaio per erbacce con tubo da 14 di 1-1/2” x 1-1/2”
e incorporando 2 supporti di calibro 14. Include 4 ruote con 2 serrature.
L'attrezzatura Ha binari di montaggio di oggetti di scena di strumenti di alluminio nella scanalatura a T
Comprende tubi e accessori trasparenti in PvC di 3/4” di diametro su ciascuno di essi.
Ha la valvola a sfera con ottone. Include un flussometro ad area variabile• Include un rotolo di tubi estraibile da 24" che consente l'installazione di macchine a flusso standard,
proprio come gli strumenti di flusso opzionali. Includere una bobina di misura del flusso del tubo di Pitot con accessori di connessione rapida per il tubo
Include una bobina di misura del flusso del diaframma, con accessori di connessione rapida per il tubo.
Include supporto per riporre la bobina del tubo
Include un set di controllo/alimentazione che include il pannello di controllo montato su un telaio di supporto in acciaio da 19", con scatola elettrica
Dispone dei seguenti componenti montati nel quadro: spia luminosa, interruttore on/offff, comando interruttore pompa con contatto per il comando a distanza, protezione circuito GFI, fusibili, misura di processo ingresso mA, regolatore di pressione, manometro, attacchi aria veloce connessione.
Includere un avvio remoto della pompa
Includere il deposito primario di 15 galloni di capacità
Supporto di tubi che consentono il fissaggio dei trasmettitori di pressione differenziale e trasmettitori di pressione nelle diverse posizioni e altezze. Include un trasmettitore differenziale di pressione
Include un collettore di 3 valvole
Includi manometro differenziale
Include 100' di 1/4" di diametro del tubo di connessione allo strumento di 2 colori, 6 fast
sezionatori, 6 camicie per tubi, 6 raccordi per tubi, 3 piastre a fessura
Includere il manuale dell'utente con la guida agli esercizi
