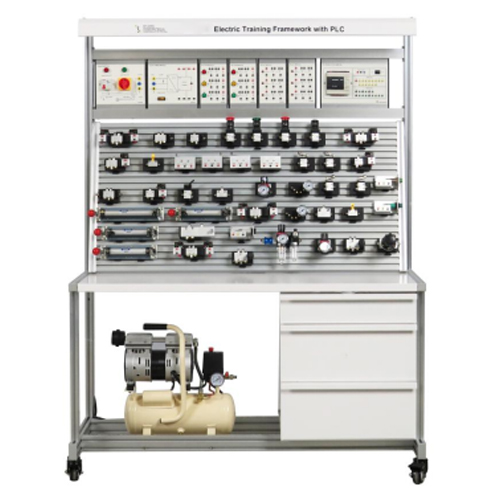

ZMP1104M Struttura di addestramento elettrica con PLC Banco di addestramento scolastico Banco di laboratorio didattico Addestratore pneumatico
1. Introduzione al prodotto
1.1 Descrizione del prodotto
Il banco di addestramento per il controllo elettronico è progettato per la "formazione pneumatica" e soddisfa i requisiti della moderna trasmissione pneumatica. Gli studenti possono apprendere le nozioni di base sul controllo dei circuiti pneumatici ed esercitare le proprie capacità pratiche. Il simulatore pneumatico combina conoscenze di trasmissione elettrica e meccanica.
Attraverso questo banco di addestramento, gli studenti possono padroneggiare la struttura dei componenti pneumatici, la teoria del controllo dei circuiti pneumatici, la progettazione di circuiti pneumatici e le capacità pratiche di utilizzo del banco di addestramento pneumatico.
1.2 Caratteristiche del prodotto
(1) Il banco di addestramento è composto principalmente da un banco di addestramento, componenti pneumatici e moduli elettrici.
(2) Dotato di tutti i componenti pneumatici di uso comune: ogni componente pneumatico è dotato di una base di montaggio, che può essere facilmente e arbitrariamente posizionata sul pannello in profilato di lega di alluminio.
2. Specifiche tecniche
2.1 Parametri tecnici di base
Alimentazione di lavoro: CA monofase trifase 220 V/50 Hz
2.2 Parametri di aspetto dell'apparecchiatura
Dimensioni: 1300 mm x 530 mm x 1740 mm
Peso: ≤400 kg
3. Introduzione al prodotto
3.1 Componenti principali del prodotto
N. Nome Quantità
1 Parte del modulo dell'apparecchiatura 1
2 Parte del componente pneumatico 1
3 Pompa dell'aria 1
4 Armadio 1
5 Pannello posteriore 1
3.2 Sezione del modulo del prodotto
N. Nome Quantità
1 Modulo di alimentazione 1
2 Modulo di alimentazione CC 1
3 Modulo pulsanti 2
4 Modulo relè 2
5 Modulo PLC 1
3.3 Componenti pneumatici del prodotto
N. Nome Quantità
1 Cilindro a doppio effetto 3
2 Cilindro a semplice effetto 1
3 Elettrovalvola di inversione a cinque vie a tre posizioni (perdita centrale) 1
4 Elettrovalvola di inversione a cinque vie a tre posizioni (tenuta centrale) 1
5 Elettrovalvola a cinque vie a tre posizioni Elettrovalvola di inversione (tipo a pressione centrale) 1
6 Elettrovalvola singola a due posizioni e tre vie 1
7 Elettrovalvola singola a due posizioni e tre vie 1
8 Valvola a pulsante a testa di fungo 1
9 Elettrovalvola di inversione a maniglia a due posizioni e cinque vie 2
10 Valvola a comando pneumatico singolo a due posizioni e tre vie 1
11 Valvola a comando pneumatico singolo a due posizioni e cinque vie 1
12 Valvola a doppio comando pneumatico a due posizioni e cinque vie 1
13 Valvola a doppio comando pneumatico a due posizioni e tre vie 1
14 Unità doppia 1
15 Valvola di ritegno 2
16 Manometro 2
17 Valvola di ritegno a farfalla 2
18 Valvola di riduzione della pressione 2
19 Valvola manuale a maniglia corta da 3/2" 1
20 Valvola meccanica a due vie a camme rotanti a due posizioni e tre vie 4
21 Valvola a pulsante a testa piatta a due posizioni e tre vie 1
22 Valvola pneumatica a ritardo a due posizioni e tre vie 1
23 Valvola sequenziale 1
24 Valvola a navetta o valvola a saracinesca a navetta 1
25 Valvola a doppia pressione 1
26 Valvola di scarico rapido 1
27 Microinterruttore 4
28 Valvola di inversione a doppio solenoide a due posizioni e cinque vie 1
29 Valvola a pulsante rotativo 2
30 Valvola a solenoide singolo a due posizioni e cinque vie 1
31 Compressore d'aria 1
32 Sensore fotoelettrico 1
33 Sensore capacitivo 1
34 Sensore induttivo 1
35 Componenti di scarico pneumatico multi-tubazione AL-6 1
3.4 Accessori del prodotto
N. Nome Quantità
1 Cavo di sicurezza elettrico da 2 mm (100 cm giallo) 20
2 Cavo di sicurezza elettrico da 2 mm (100 cm nero) 20
3 Cavo di sicurezza elettrico da 2 mm (100 cm rosso) 20
4 Trachea 60
5 Nastro adesivo grezzo 5
6 Forbici per trachea TK3 1
7 Chiave esagonale allungata (9 pezzi) 1
8 Connettore pneumatico a tre vie (bianco) 6
9 Connettore pneumatico a tre vie (nero) 6
3.5 PLC
N. Nome Quantità
1 Modulo PLC 1
2 Unità di ingresso alimentazione 1
3 Interruttore di alimentazione 1
4 Unità di ingresso segnale 1
5 Unità di uscita segnale 1
3.6 Accessori PLC
N. Nome Quantità
1 Cavo di programmazione PLC 1
2 Cavo elettrico di sicurezza verde da 2 mm 20
5. Elenco degli esperimenti didattici del prodotto
(1) Test del cilindro di controllo dell'elettrovalvola a due posizioni e cinque vie (momentaneo)
(2) Test del cilindro di controllo dell'elettrovalvola a due posizioni e cinque vie (autobloccante)
(3) Cilindro di controllo dell'elettrovalvola di inversione manuale a due posizioni e cinque vie
(4) Test di apertura/chiusura dell'elettrovalvola meccanica a leva a rullo
(5) Test dell'elettrovalvola a due posizioni e tre vie con ritardo
(6) Test dell'elettrovalvola sequenziale a una via
(7) Test dell'elettrovalvola a navetta
(8) Funzionamento dell'elettrovalvola a doppia pressione
(9) Test dell'elettrovalvola a pulsante autobloccante
(10) Test dell'elettrovalvola a pulsante con ripristino automatico
(11) Esperimento di test PLC
