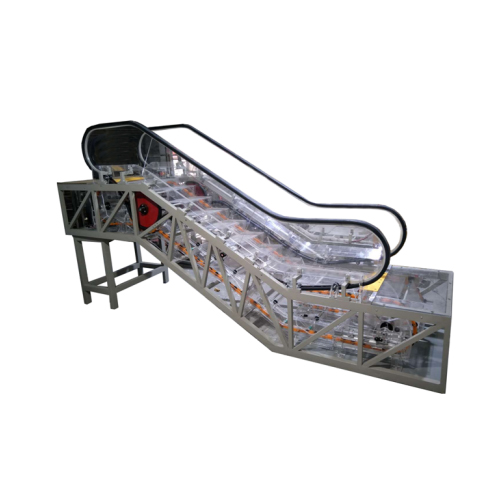

ZM5132 Attrezzatura per la formazione delle scale mobili Attrezzatura didattica Attrezzatura da laboratorio di ingegneria elettrica
I. Panoramica delle apparecchiature
Il modello di scala mobile per l'insegnamento trasparente è adatto a scuole professionali, scuole professionali e studenti tecnici di ascensori per eseguire corsi di smontaggio, movimentazione e manutenzione di scale mobili. Il dispositivo di addestramento alla simulazione di scale mobili è assemblato in traliccio di scale mobili, sistema di pedali a gradini, sistema di cinghie per corrimano, sistema di macchine di trazione, cavalletto per attrezzature, sistema di ispezione di sicurezza, sistema di controllo e controllo elettrico, ecc. mediante spray denso di saldatura di tubi quadrati di alta qualità.
II. parametri tecnici
1. Potenza in ingresso: trifase a quattro fili (o trifase a cinque fili) AC380V±10%, frequenza di alimentazione 50Hz;
2, ambiente di lavoro: l'intervallo di temperatura ambiente è -5 ° C ~ +40 ° C, umidità relativa <85% (25 ° C);
3. L'intera capacità della macchina: 2.5kVA;
4, la dimensione della scala mobile: 3700 mm (lunghezza) × 850 mm (larghezza) × 1500 mm (altezza);
5, altezza di sollevamento: 500 mm;
6, modalità di controllo: Mitsubishi FX3U-48MR
7. Protezione di sicurezza: ha funzioni di protezione di messa a terra, sovraccarico, sovracorrente e corrente di dispersione e la sicurezza è conforme agli standard nazionali.
8, il peso complessivo: 400 kg III. Elenco di configurazione
N. Nome Principali indicatori tecnici Quantità Unità Osservazioni
1 traliccio scala mobile Materiale: profilo in alluminio 4080 standard europeo 1 set
2 Materiale traliccio metallico: profilo in alluminio 4080 standard europeo 1 set con binario di guida della scala
Tensione nominale dell'host di 3 unità: AC380; corrente nominale 3,7 A, potenza motore: 1,5 KW; rapporto di riduzione: 30:1, tensione freno DC99V. 1 set con motore, cambio, freno
4 passo della catena di trasmissione: 120 mm; 2
5 passi Foglio acrilico 1 set
Piastra acrilica a catena a 6 fasi 2 step
7 Dispositivo tenditore Molle con pignone a gradini, albero, carrello tenditore e catena a gradini; 1 set
8 corrimano nero, gomma 2
9 gomma della ruota di frizione del corrimano 2
10 guida corrimano guida in metallo e ruota di guida in nylon con cuscinetti volventi; 2 set
11 materiale vetro bracciolo: plexiglass; spessore: 10mm; 1 set
12 materiale superficie grembiule: plexiglass; 1 set
13 armadio di controllo con PLC programmabile o sistema di controllo del microcomputer 1 set
14 Pavimento Materiale superficie: plexiglass; 1 set
15 interruttore di sicurezza della scala mobile interruttore del circuito di protezione di sicurezza comune 1 set
16 Strumenti di allenamento Uso quotidiano 1 set Vedi l'elenco degli strumenti
17 Materiali di supporto Gli schemi elettrici includono linee elettriche, circuiti di sicurezza, display di guasto, schemi elettrici, ecc. Le istruzioni includono istruzioni di installazione, istruzioni di manutenzione meccanica e manuali dell'utente. IV. Elenco degli strumenti di supporto
N. Nome Modello/Specifica Quantità Unità
1 metro a nastro 3m 1
2 Multimetro MF47 tipo 1
3 chiavi a brugola (set) BM-C9 1 set
4 chiavi combinate per fiori di susino 10 1
5 chiavi combinate per fiori di susino 13 1
6 chiavi esagonali tipo T 5mm 1 manico
7 chiavi a forchetta 8~10 1
8 chiavi a forchetta 12~14 1
9 parole attraverso il cacciavite 5 × 75 1
10 cacciavite a croce 2×75 1
11 Cassetta degli attrezzi Media 1
12 pinze ad ago 6 pollici 1
13 pinze diagonali 5 pollici 1
14 chiave regolabile 300×36 1
15 righello in acciaio 300mm 1
V. il programma di formazione
1. Riconoscere il nome e la funzione della struttura della scala mobile (dispositivo di tensionamento, gradino, binario di guida del gradino, cintura del corrimano, catena di trazione, piastra a pettine, dispositivo di azionamento, ecc.).
2. Comprendere la funzione, la posizione di installazione e la manutenzione del dispositivo di protezione dell'installazione della scala mobile.
3. Funzionamento sicuro di base e utilizzo delle scale mobili;
4. Operazioni di smontaggio e montaggio dei gradini;
5. Regolazione della piastra pettine;
6. Regolazione della tensione del corrimano;
7. Regolazione della tensione della catena del passo;
8. Regolazione della catena di trasmissione;
9. Regolazione dei freni;
10. Funzionamento e manutenzione delle conoscenze di base sulla sicurezza prima della manutenzione;
11, manutenzione giornaliera;
12. Soccorso di emergenza di scale mobili;
13. Ricerca guasti ed eliminazione del circuito di sicurezza delle scale mobili;
14. Ricerca guasti ed eliminazione del circuito di monitoraggio della sicurezza delle scale mobili;
15. Ricerca guasti ed eliminazione del circuito elettrico della scala mobile;
16. Ricerca guasti ed eliminazione del circuito di controllo della scala mobile.
