Apparecchiature per esperimenti di meccanica fluida
Descrizione
ZM7134 Statica dei fluidi e manometria Attrezzature educative Attrezzature scolastiche Insegnamento attrezzature per l'allenamento meccanico
SPECIFICHE STRUTTURALI:
Struttura inossidabile.
Viti, dadi, piastrine e tutti gli elementi metallici in acciaio inox.
Schema nel pannello frontale con distribuzione simile agli elementi nell'unità reale.
Attacchi rapidi per adattamento alla sorgente idraulica di alimentazione.
B- DATI TECNICI:

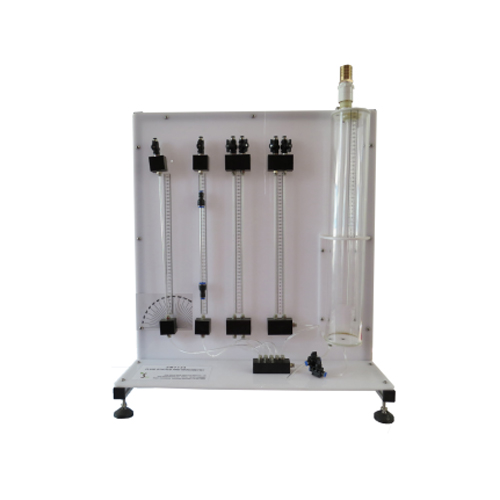

Il modulo è montato su una struttura in alluminio e pannelli in acciaio verniciato ed è composto da a
vasca verticale (in metacrilato, diametro: 100 mm e altezza: 575 mm) contenente acqua che è collegato a diversi tubi manometrici verticali (lunghezza 460 mm):
Un tubo verticale a forma di "U".
Due tubi verticali paralleli.
Un tubo verticale a sezione variabile.
Un tubo verticale con un perno che gli permette di inclinarsi da 0 a 90º.
Questi tubi possono essere utilizzati singolarmente o in combinazione per le diverse dimostrazioni.
Uncino a corsoio e calibro a punta.
Tubo piezometrico.
Pompa dell'aria manuale.
Valvola di spurgo.
Tappo per chiudere il serbatoio, in modo che non sia aperto alla pressione atmosferica.
Dimensioni: 700 x 350 x 800 mm. circa...
Peso: 15Kg. ca.
