Attrezzatura per l'addestramento alla refrigerazione
Descrizione

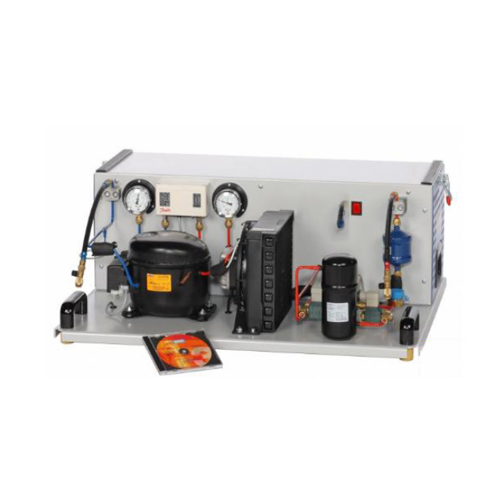

SR-915 HSI sistema di addestramento tecnologia di refrigerazione e condizionamento dell'aria, unità di base Materiale didattico Materiale scolastico Materiale didattico per la refrigerazione 1. Descrizione
L'unità base SR 915 è, a seconda dell'obiettivo dell'esperimento, estesa al circuito frigorifero completo con uno dei modelli disponibili come accessori (frigorifero SR 915 .01, sistema di refrigerazione SR 915 .02 con fase di refrigerazione e congelamento, condizionamento semplice dell'aria impianto, aria condizionata SR 915 .07). I componenti principali di SR 915 sono compressore, condensatore e ricevitore, oltre a sistemi elettrici e di comunicazione. I modelli sono collegati all'unità base e collegati idraulicamente con tubi refrigeranti ed elettricamente con cavi. I giunti autosigillanti riducono al minimo le perdite di refrigerante. Tutti i componenti sono disposti ben visibili per consentire il monitoraggio del loro funzionamento. Il software moderno e potente è parte integrante del sistema di formazione sotto forma di integrazione hardware/software (HSI). Consente la comoda esecuzione e analisi degli esperimenti. L'unità sperimentale è collegata al PC tramite un'interfaccia USB.
Il software è composto da un software per il funzionamento del sistema e per l'acquisizione dei dati e da un software didattico. Con testi esplicativi e illustrazioni il software didattico aiuta in modo significativo la comprensione dei principi teorici. Ogni modello ha il proprio software che corrisponde agli obiettivi di apprendimento. Con l'ausilio di un sistema di authoring, l'insegnante può creare ulteriori esercizi. Le temperature e le pressioni nel sistema sono registrate da sensori e visualizzate dinamicamente nel software per il funzionamento del sistema e l'acquisizione dei dati. La portata massica del refrigerante viene calcolata nel software dai valori misurati registrati. L'effetto delle modifiche dei parametri può essere tracciato nei diagrammi log p-h e h-x. Il sistema è gestito anche tramite il software. 2. Dettagli tecnici
Specifiche
esperimenti di base sul funzionamento degli impianti di refrigerazione e condizionamento combinando l'unità base e i modelli
sistema di formazione con tecnologia HSI
unità motocondensante composta da compressore, condensatore e ricevitore
collegamento tra motocondensante e modello tramite tubi frigoriferi
modello fissato saldamente su SR 915 con elementi di fissaggio
manometro per refrigerante con scala di temperatura Dati tecnici
Compressore
capacità frigorifera: 463W a 7,2/54,4°C
consumo energetico: 288W a 7,2/54,4°C
Ricevitore: 0,7L
Refrigerante
R513A
GWP: 631
volume di riempimento: 700 g
CO2-equivalente: 0,4t Campi di misura
temperatura: 1x -50…50°C, 3x 0…100°C
pressione:
1x lato aspirazione: -1…9bar
2x lato mandata: -1…15bar
portata: 0…19kg/h (refrigerante)
230V, 50Hz, 1 fase
230V, 60Hz, 1 fase
120V, 60Hz, 1 fase
UL/CSA opzionale
Necessario per il funzionamento
PC con Windows
