Apparecchiature per esperimenti di meccanica fluida
Descrizione

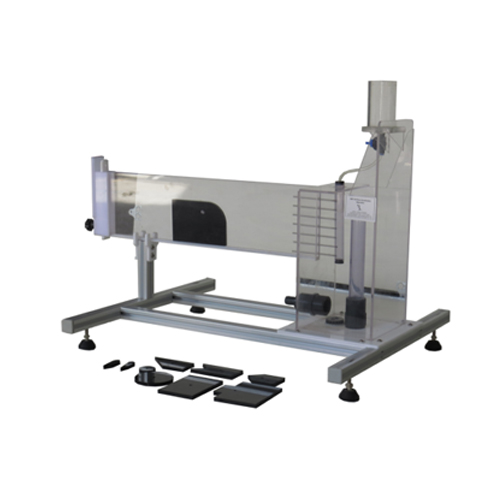

ZM7130 Attrezzatura da laboratorio da tavolo a flusso laminare Attrezzatura da formazione per l'istruzione professionale Attrezzatura da laboratorio per meccanica dei fluidi
Progettato per simulare il flusso del fluido ideale e fornire una chiara visualizzazione dei modelli di flusso creati utilizzando l'acqua come fluido di lavoro.
Ciò consente un'indagine completa sui principi del flusso potenziale e consente la modellazione di sistemi fisici appropriati.
L'apparato da pavimento dimostra il flusso ideale e i principi di Hele Shaw ed è in grado di accettare modelli realizzati dagli studenti.
Sezione di lavoro e serbatoi terminali in plastica rinforzata con vetro.
Dimensioni della sezione di lavoro 606 mm x 892 mm. Area di visualizzazione effettiva 495 mm x 755 mm.
La lastra di vetro inferiore incorpora 8 lavelli/sorgenti a croce e reticolo di visualizzazione.
Un sistema di tubazioni, valvole e collettori consente di utilizzare qualsiasi configurazione di lavelli e sorgenti.
Include un sistema di iniezione del colorante e uno stramazzo regolabile sul bordo del coltello per una regolazione rapida e precisa del flusso della tavola.
Manuale di istruzioni completo con illustrazioni. Esperimenti:
Flusso ideale intorno ai corpi immersi
cilindro, profilo alare, corpo bluff
Flusso ideale nei canali e ai confini
canale convergente, canale divergente, curvatura a 90 gradi, contrazione improvvisa, allargamento improvviso, sostituzione di una linea di corrente con un confine solido
Flusso ideale associato a lavelli e sorgenti
formazione del mezzo corpo di Rankine, formazione di un ovale di Rankine, linee di flusso circolari da un doppietto, sovrapposizione di pozzi e sorgenti
Utilizzo di linee di flusso per analizzare il flusso bidimensionale
Ricerca - modellazione di sistemi bidimensionali
Dimensioni approssimative (AxLxP): 1,15x1,32x0,78 m
