Apparecchiature per esperimenti di meccanica fluida
Descrizione

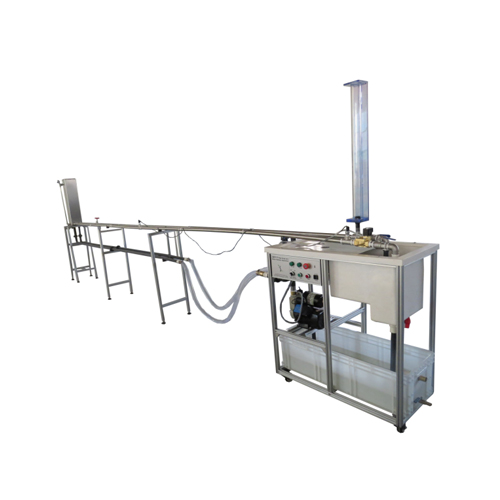

ZM7117 Apparecchio per sbalzi di tensione e martello d'ariete Materiale didattico Materiale didattico Materiale didattico di laboratorio di meccanica dei fluidi
Dati tecnici
Sezione di tubo per oscillazioni di pressione
- rame
- valvola a sfera
- camera di sovratensione, PMMA
altezza: circa 825 mm
diametro interno: ca. 50mm
Sezione di tubo per colpo d'ariete
- rame
- distanza tra i sensori:
ca. 3000mm
- elettrovalvola, tempo di chiusura: 20...30ms
Serbatoio: ca. 50L Unità di alimentazione Pompa
- consumo energetico: ca. 550W
- massimo portata: 230L/min
- massimo testa: 11m
Serbatoio: 1x 180L, 1x 40L (circa)
Esperimento correlato
Condizioni di flusso transitorie
nei sistemi di tubazioni mediante
sperimentazione
- dimostrazione del colpo d'ariete nei tubi
- determinazione della velocità del suono in acqua
- capire come funziona una camera di sovratensione
- frequenza naturale nella camera di sovratensione
