ZE3107T Sensor Trainer Materiale didattico Materiale per la formazione professionale Materiale didattico
1. Panoramica del prodotto
1.1 Panoramica
Questo dispositivo di formazione è un sistema innovativo e aperto adatto a un'ampia gamma di applicazioni, è flessibile, flessibile, modulare e utilizza completamente i componenti del sensore utilizzati nella produzione industriale. Può rendere gli studenti a scuola. Durante il periodo, capirai e capirai la situazione attuale di test e controllo nella produzione moderna. Imparando e assemblando e sviluppando effettivamente il design, padroneggiando la tecnologia applicativa di tutti gli aspetti della tecnologia dei sensori, puoi esporre problemi, risolvere problemi e apprendere più pratiche da solo. Conoscenza, apertura del pensiero, miglioramento delle capacità pratiche e delle abilità pratiche, coltivare le conoscenze e le competenze corrispondenti degli studenti, adatte a scuole professionali superiori, professionali superiori, scuole professionali secondarie e insegnamento professionale correlato alla scuola tecnica e valutazione della formazione delle competenze.
Questo sistema di formazione non è solo per gli studenti a scuola, ma anche per il personale tecnico in ingegneria elettrica industriale, ingegneria meccatronica, installazione di apparecchiature meccaniche ed elettriche, installazione di apparecchiature elettriche ed elettroniche, elaborazione automatica, tecnologia di regolazione e controllo, produzione meccanica e formazione per ingegneri elettrici , formazione per ingegneri elettrici per la gestione dei processi e dei processi, ecc.
1.2 Caratteristiche
(1) Viene costruita la piattaforma operativa e di addestramento del substrato in lega di alluminio. La parte inferiore della piattaforma di allenamento ha quattro cuscinetti per i piedi, che possono essere spostati in modo flessibile. Vari moduli sensore sono posizionati sul substrato, che è comodo da usare e non si danneggia facilmente.
(2) La gamma di sensori è completa e può essere combinata in vari modi.
(3) La struttura generale adotta un tipo aperto e smontato, che può essere facilmente sostituito, e il contenuto del modulo è determinato secondo il principio della funzione produttiva e della funzione di apprendimento integrata, in modo che i moduli richiesti possano essere opportunamente selezionati durante l'insegnamento o la competizione.
(4) Il dispositivo di addestramento e valutazione è un componente a bassa tensione ed è sicuro da usare. 2. Parametri di prestazione
(1) Potenza in ingresso: sistema trifase monofase 220V±10% 50Hz
(2) Dimensioni: 1320 mm × 650 mm × 1680 mm
(3) Capacità della macchina: <1.5KVA
(4) Peso: <100 kg
(5) Condizioni di lavoro: temperatura ambiente -10 ° C ~ +40 ° C Umidità relativa <85% (25 ° C) 3, composizione del prodotto

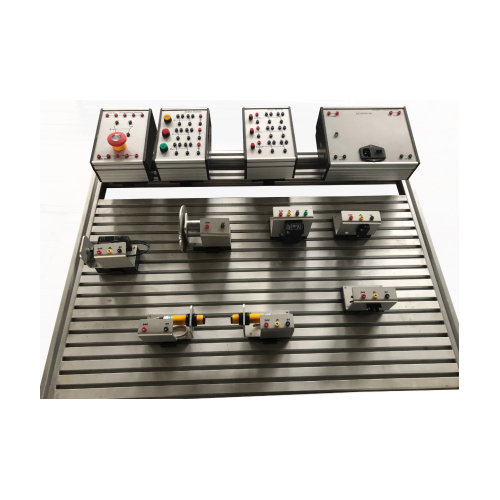

3.1 Box pensile multifunzione
Scatola per appendere il pulsante di arresto di emergenza
Il pulsante di arresto di emergenza è collegato al terminale di alimentazione 24V e il suo contatto normalmente aperto normalmente chiuso è estratto.
Scatola per appendere bottoni
La scatola per appendere i pulsanti è dotata di tre pulsanti luminosi di colore giallo, verde e rosso e i punti normalmente aperti e chiusi di ciascun pulsante sono condotti attraverso i terminali.
Scatola relè
La scatola pensile relè è dotata di tre relè. La bobina del relè ha una spia luminosa per indicare lo stato del relè. La posizione normalmente aperta e chiusa di ciascun relè e la bobina sono estratte attraverso il terminale.
Modulo di alimentazione DC0-24V
L'ingresso della scatola di alimentazione è AC 220V, che è controllato dall'interruttore, e la scatola di alimentazione emette un'alimentazione stabilizzata DC 0-24V. L'alimentatore stabilizzato DC è valutato a 4A ed è protetto da un fusibile.
Scatola pensile modulo luce
La scatola luminosa ha un indicatore di corrente da 100 mA e un indicatore di corrente da 20 mA. E una serie di moduli relè.
3.2 Dispositivi di supporto
1. Sensore di prossimità ad induttanza (seconda linea)
2. Sensore di prossimità induttivo (tre fili)
3. Sensore di prossimità capacitivo
4. Sensore fotoelettrico (tipo U)
5. Sensore in fibra + amplificatore in fibra
6. Sensore fotoelettrico a riflessione diretta
7. Sensore fotoelettrico (tipo riflettente)
8. Riflettore
9. Sensore di tacche colorate
10. Interruttore di posizione (movimento diretto)
11. Interruttore di posizione (tipo a rullo)
12. Obiettivo da misurare
13. Camma angolare
14. Morsa e dispositivo 4. Può completare il contenuto della formazione
4.1 Caratteristiche di commutazione di vari tipi di sensori
1. Caratteristiche di commutazione del sensore induttivo
2. Caratteristiche di commutazione del sensore capacitivo
3. Caratteristiche di commutazione dei sensori fotoelettrici
4.2 Esperimenti di induzione di vari sensori su oggetti diversi
1. Esperimento di prova a distanza di induzione di vari sensori su oggetti materiali diversi
2. Prova l'esperimento della distanza di rilevamento di vari sensori per oggetti di diverso spessore
3. Risposta di vari sensori a diverse superfici
4.3 test di utilizzo del sensore di colore
Test di utilizzo dell'interruttore a 4,4 posizioni
