ZE3419 Supporto per lavori di laboratorio sul corso "Reti di distribuzione di sistemi di alimentazione con MPMS (sistema di misurazione basato su microprocessore)" Descrizione
Lo stand del laboratorio è progettato per lo svolgimento di lavori di laboratorio nelle università e negli istituti di istruzione tecnica secondaria per lo studio di "Alimentazione elettrica delle imprese industriali", "Sistemi e reti elettriche", ecc.
L'oggetto di studio è il modello di linea di trasmissione impostata su un carico attivo-induttivo con la possibilità di aggiungere connettori di bilanciamento.

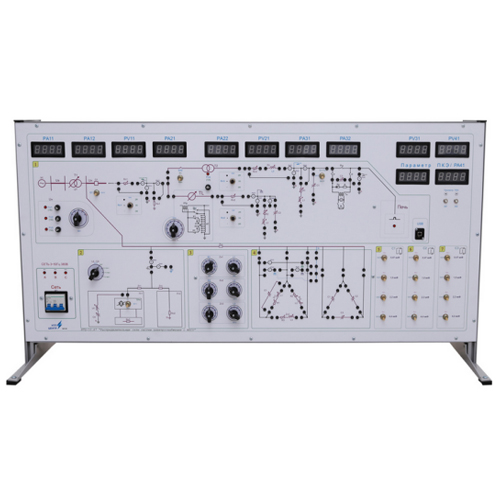

Strutturalmente lo stand è costituito da un corpo in cui sono montate parte dell'apparecchiatura elettrica, sistema di misura a microprocessore, pannello frontale e piano di appoggio del tavolo integrato.
Il corpo dello stand contiene:
trasformatori step-down;
regolatore di tensione a tiristori (TVR);
blocco resistore di carico;
unità condensatore;
valvole a farfalla;
blocco lampada ad incandescenza 220V, 15W, 15 lampadine;
autotrasformatore di potenza basato su OCM1-0.1;
modulo del sistema di misura a microprocessore.
Il modulo del sistema di misura a microprocessore consente misure multicanale in tutte e tre le fasi con la visualizzazione dei valori misurati di corrente e tensione su indicatori digitali. Il complesso dei parametri misurati è sufficiente per lo studio efficace dei processi nei sistemi elettrici senza collegare lo stand al computer. Collegando il computer allo stand (USB) e utilizzando il software in dotazione è possibile visualizzare gli oscillogrammi di corrente e tensione in ciascuna delle tre fasi sia nei processi statici che transitori. Questa attività aiuta ad aumentare in modo significativo la qualità delle conoscenze acquisite nel processo di svolgimento del lavoro di laboratorio.
Il pannello frontale mostra i circuiti elettrici degli oggetti in studio. Tutti i circuiti rappresentati nel pannello sono suddivisi in gruppi in base all'oggetto delle opere. Sul pannello sono montati patchhole, indicatori di dispositivi digitali, apparecchiature di commutazione e controlli che consentono di modificare i parametri operativi.
I controlli sul pannello frontale del supporto includono:
l'interruttore di blocco della lampada ad incandescenza (carico) che consente di impostare varie modalità di funzionamento del circuito trifase;
interruttori a levetta capacitivi che consentono di modificare la capacità tra 0..31 microfarad con passo di 1 microfarad;
assegnazione potenziometro TVR;
assegnazione potenziometro TVR.
Assemblare un circuito dell'oggetto in studio utilizzando ponticelli unificati che consentono di assemblare circuiti mantenendoli in evidenza. Le attività di laboratorio possono essere svolte sia manualmente che in modalità interattiva da PC. Esiste la possibilità di assemblare i circuiti del cliente utilizzando ponticelli di varie lunghezze e passando ai canali di misurazione del sistema di misurazione a microprocessore MPMS.
Il software e il manuale utente sono forniti con il supporto da laboratorio:
programma per testare le conoscenze degli studenti prima di condurre i lavori. Vengono testate sia le conoscenze teoriche che la comprensione dei contenuti del lavoro di laboratorio. Il livello di conoscenza di ogni studente è valutato.
software per il complesso di misurazione;
un set completo di documenti metodologici e tecnici per il personale docente. Il software MPMS consente:
far emergere fino a 21 canali di misura in un set di assi coordinati, con regolazione individuale dei parametri di scala verticalmente per ogni canale e orizzontalmente per tutti i canali;
costruire figure di Lissajous per due canali di misurazione qualsiasi;
analizzare lo spettro per qualsiasi canale di misura;
misurare la frequenza del segnale su uno dei segnali;
calcolare componenti di potenza attiva, reattiva, piena potenza, fattore di potenza;
salvare il file di dati dal buffer per la successiva analisi;
esportare oscillogrammi in formati grafici;
assegnare i parametri del DAC. DAC consente di formare segnali sinusoidali, delta e rettangolari.
Lo stand è progettato per i seguenti lavori di laboratorio
1. Misurazione della qualità dell'energia elettrica mediante personal computer.
2. Determinazione dell'effetto delle fluttuazioni di tensione sulla potenza consumata dal carico.
3. Controllo della tensione di controcarico.
4. Controllo della tensione mediante compensazione dello shunt reattivo mediante banco di condensatori.
5. Controllo della tensione mediante compensazione reattiva in serie mediante banco di condensatori.
6. Riduzione della generazione di armoniche superiori mediante la sostituzione del raddrizzatore a semionda con raddrizzatore a onda intera nel circuito di alimentazione del carico a corrente continua.
7. Maggiore compensazione delle armoniche con l'uso del dispositivo di compensazione del filtro.
8. Misurazione dei parametri dello stato stazionario del trasformatore.
9. Misurazione dei parametri dello stato stazionario della linea elettrica.
10.Misurazione dei parametri dello stato stazionario della rete di distribuzione dell'energia a circuito aperto.
11.Effetto della compensazione della potenza reattiva con l'uso di banchi di condensatori sui parametri dello stato stazionario della rete di distribuzione dell'energia a circuito aperto.
Caratteristiche tecniche dello stand
Alimentazione: 3~380V/220V, 50Hz
Potenza assorbita, Watt 300
Ingombro versione desktop:
Larghezza, mm 1310
Altezza, mm 680
Profondità, mm 600
Peso, kg 60
Caratteristiche tecniche di MPMS
Numero di ADC isolati galvanicamente 3 pz.
Numero di canali in un ADC 7 pz.
Frequenza di campionamento dell'ADC
1Mhz
Numero di canali del DAC
1 pc.
Ampiezza del segnale DAC, a
±5 V
Frequenza di campionamento DAC
1Mhz
Intervallo di tensione misurato
Da ±0,1V
fino a ±750V
Intervallo di correnti misurate
Da ±500μA
fino a ±10A
Precisione delle misurazioni, allo 0,5%
Set completo di reti di distribuzione nei sistemi di alimentazione elettrica con MPMS"
supporto da laboratorio;
Software;.
Manuale;
passaporto;
set di ponticelli.
