Apparecchiature per esperimenti di meccanica fluida
Descrizione

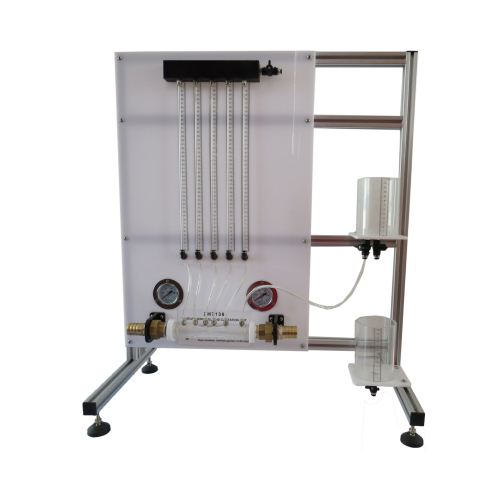

ZM7138 Venturi Bernoulli e unità di cavitazione Attrezzatura didattica Attrezzatura da laboratorio Attrezzatura da laboratorio per meccanica dei fluidi
Struttura inossidabile.
Viti, dadi, piastrine e tutti gli elementi metallici in acciaio inox.
Schema nel pannello frontale con distribuzione simile agli elementi nell'unità reale.
Attacchi rapidi per adattamento alla sorgente idraulica di alimentazione.
B- DATI TECNICI:
Manometro (tipo Bourdon), range: 0-2,5 bar.
Manometro (tipo Bourdon), range: 0-(-1) bar.
2 Serbatoi, altezza: 135 mm e diametro interno: 64 mm. Tubo Venturi con 6 prese (Divergente/Convergente).
Manometri differenziali: 0-500 mm.
5 Tubi manometrici.
Sistema di aggancio facile e veloce integrato.
Struttura in alluminio anodizzato e pannello in acciaio verniciato.
Dimensioni: 750 x 400 x 850 mm. ca.
Peso: 10Kg. ca.
