Apparecchiature per esperimenti di meccanica fluida
Descrizione

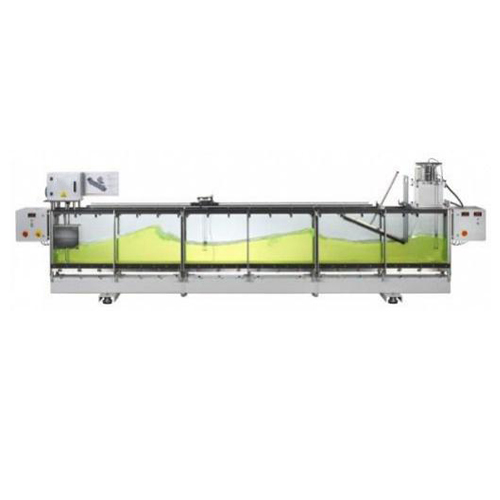

TB-220726-V-701 Sistema di addestramento del convertitore di energia delle onde Attrezzature per la formazione professionale Attrezzature per la formazione di ingegneria dei fluidi Il sistema dovrebbe coprire i seguenti obiettivi di formazione:
Indagine sui principi di funzionamento di un convertitore di energia del moto ondoso
Comprensione della generazione di energia dal moto ondoso
Condurre la misurazione dei movimenti delle onde
Indagine sulla progettazione e il funzionamento di una turbina per pozzi
Ottimizzazione del comportamento operativo
Specifiche tecniche minime richieste (simili o migliori di):
Generatore di onde di potenza: 0,5KW e volume di spostamento: 25L
unità di controllo
Motore AC con frequenza regolabile
Alzata regolabile del dislocatore
Piastra deflettore per guidare l'onda nella camera
Convertitore di energia del moto ondoso con colonna d'acqua oscillante, camera
Il carico della turbina dovrebbe includere: motore a corrente continua per l'avvio della turbina, interruttori al generatore
Canale d'onda di Dimensioni LxPxA: 4800x280x550mm Turbina a pozzi di potenza massima 1000 mW, velocità massima di 5900 giri/min, rotore a sei pale e diametro esterno: 120 mm, diametro interno: 80 mm
Unità portatile di misura delle onde con sensore di livello da 0 a 600 mm
Campo di misura della corrente: fino a ±980 mA
Intervallo di misurazione della frequenza del generatore d'onda: da 0 a 1,8 Hz
Velocità del flusso: da 0 a 25 m/s
Campo di misura della velocità: da 0 a 5900 giri/min
Dovrebbe essere in grado di operare manualmente
Dovrebbe includere il software per l'acquisizione dei dati e per il funzionamento digitale del sistema
Interfaccia USB
PC Core i7, DVD+/-RW, 8 GB di RAM, disco rigido da 1 TB, mouse ottico, tastiera multimediale, monitor (21") LED
