Apparecchiature per esperimenti di meccanica fluida
Descrizione

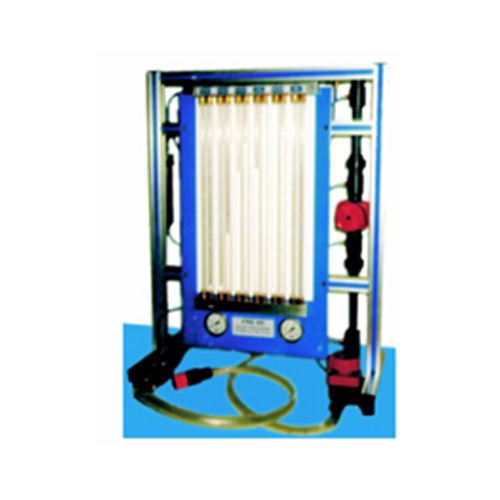

ZM7101 Perdite di energia nelle curve Attrezzature didattiche Attrezzature per l'istruzione professionale Attrezzature da laboratorio per la meccanica dei fluidi
1.A- SPECIFICHE STRUTTURALI:
2. Struttura inossidabile.
3. Viti, dadi, piastrine e tutti gli elementi metallici in acciaio inox.
4. Schema nel pannello frontale con distribuzione simile agli elementi nell'unità reale.
5. Attacchi rapidi per adattamento alla sorgente idraulica di alimentazione.
B- DATI TECNICI:
6. Campo dei due manometri tipo Bourdon: da 0 a 2,5 bar.
7. Gamma manometri differenziali: da 0 a 500 mm.
8. Numero di tubi manometrici: 12.
9. Tubi rigidi in PVC:
10. Diametro interno: 25 mm.
11. Diametro esterno: 32 mm. 12. Tubi flessibili:
13. Manometro differenziale di presa di pressione. Diametro esterno: 10 mm.
14. Apparecchiatura di pressurizzazione. Diametro esterno: 6 mm.
15. Scolare. Diametro esterno: 25 mm.
16. Raccordi:
17. Mitra (angoli di 90º).
Curva di 18,90º.
Gomito medio 19,90º.
Gomito corto 20,90º.
Gomito lungo 21,90º.
22. Ampliamento del 25/40.
23. Restringimento di 40/25. 24. Valvole:
25. Valvole a membrana. Diametro: 25mm.
26. Antiritorno: 6 mm.
27. Sistema di aggancio facile e veloce integrato.
28. Struttura in alluminio anodizzato e pannello in acciaio verniciato.
29. Dimensioni: 750 x 550 x 950 mm. ca. Peso: 10Kg. ca.
