Apparecchiature per esperimenti di meccanica fluida
Descrizione
ZM2142 Tubi Fluid Friction Metodo Venturi Banco idraulico Attrezzatura didattica Attrezzatura da laboratorio per l'istruzione Attrezzatura da laboratorio per meccanica dei fluidi da letto
1 Panoramica del prodotto
1.1 Panoramica

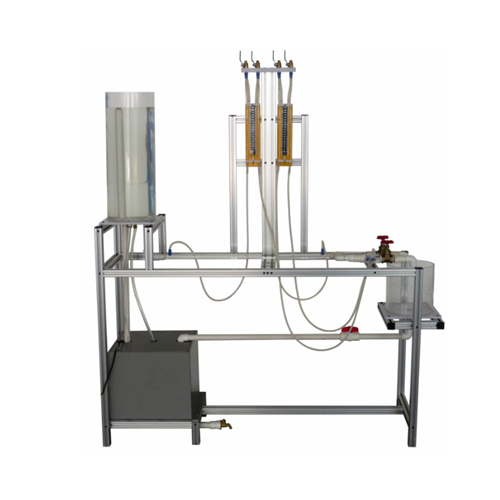

Il sistema dell'attrezzatura di allenamento può simulare la misurazione della resistenza unidirezionale della tubazione e il principio e il processo del Venturimetro, e fare in modo che lo studente abbia una conoscenza diretta elementare sulla resistenza unidirezionale della tubazione e sul Venturimetro. È dotato di serbatoio dell'acqua di stoccaggio, serbatoio dell'acqua per esperimenti e serbatoio dell'acqua di misurazione, la tubazione dell'esperimento è un tubo trasparente, l'attrezzatura di misurazione è un manometro differenziale di tipo U, il processo dell'esperimento è chiaro ed è facile da usare per gli studenti e comprendere il processo sperimentale. Può formare le conoscenze e le abilità corrispondenti sugli studenti, ed è adatto per l'insegnamento e la formazione delle competenze per esaminare le major correlate della scuola di formazione professionale, della scuola di formazione tecnica e così via. 1.2 Caratteristiche
(1) Il supporto di addestramento utilizza un telaio in alluminio, il serbatoio dell'acqua dell'esperimento e il serbatoio dell'acqua di misurazione sono trasparenti e gli studenti possono osservare chiaramente la variazione del livello del liquido nel processo dell'esperimento.
(2) L'apparecchiatura è dotata di 2 manometri differenziali di tipo U indipendenti per misurare i parametri sperimentali della resistenza unidirezionale della tubazione e del misuratore di Venturi, può combinarsi con più valvole di controllo per ottenere più contenuti di misurazione dell'allenamento.
(3) La tubazione dell'esperimento è divisa nel ramo della resistenza unidirezionale e nel ramo del venturimetro, sono controllati separatamente dalla valvola, il funzionamento è facile, la tubazione al manometro differenziale di tipo U è trasparente, il che rende chiaro l'osservazione la variazione del livello del liquido.
(4) La struttura del banco di addestramento è solida e affidabile ed è facile da spostare. 2 Parametro di prestazione
(1) Serbatoio dell'acqua di stoccaggio: dimensione complessiva 330*330*300mm (L*W*H), può contenere 30L di acqua.
(2) Serbatoio dell'acqua per esperimenti: è una struttura acrilica rotondità trasparente, è chiaro osservare la variazione del livello del liquido, la sua dimensione complessiva è di 200 * 520 mm (Dia. * H), può contenere 15 litri di acqua.
(3) Serbatoio dell'acqua di misurazione: è una struttura acrilica di rotondità trasparente, è chiaro osservare la variazione del livello del liquido, la sua dimensione complessiva è di 200 mm * 200 mm (diametro * H).
(4) Parametro della pompa dell'acqua: alimentazione AC 220V monofase, flusso 10L/min.
(5) Struttura del telaio in alluminio, dimensione complessiva 1400mm×400mm×1500mm (L*W*H).
(6) Ambiente di lavoro: temperatura -10 ～ + 40 ℃, temperatura ≤ 80 ℃, aria ambiente: senza corrosività, gas combustibile e senza un gran numero di polvere conduttiva elettrica.
(7) Alimentazione:
Consumo: 300W
Alimentazione di lavoro: AC220±5％
Alimentazione: AC220±5％ monofase, 50Hz
Modalità di lavoro: continua
